Thiết bị chống sét lan truyền SPD là gì? Giải pháp bảo vệ hệ thống điện toàn diện

Bạn đã bao giờ tự hỏi tại sao dù nhà mình có cột thu lôi, nhưng sau cơn dông, điều hòa vẫn hỏng, tivi vẫn chết, hay máy tính bỗng nhiên không khởi động được? Câu trả lời nằm ở một thiết bị mà nhiều người chưa từng nghe đến: SPD.

SPD (Surge Protective Device), hay Thiết bị chống sét lan truyền, là một công cụ điện tử được thiết kế đặc biệt để bảo vệ các thiết bị điện và hệ thống điện khỏi những cú “sốc” đột ngột từ xung điện áp. Những xung nguy hiểm này không chỉ đến từ sét đánh trực tiếp. Chúng còn có thể xuất phát từ sét đánh gián tiếp vào đường dây điện, hoặc thậm chí từ việc đóng cắt các thiết bị công suất lớn trong hệ thống điện.

Hãy tưởng tượng SPD như một “vệ sĩ thầm lặng” – luôn sẵn sàng đón nhận và chuyển hướng những đợt tấn công điện áp nguy hiểm, bảo vệ những thiết bị quý giá của bạn.

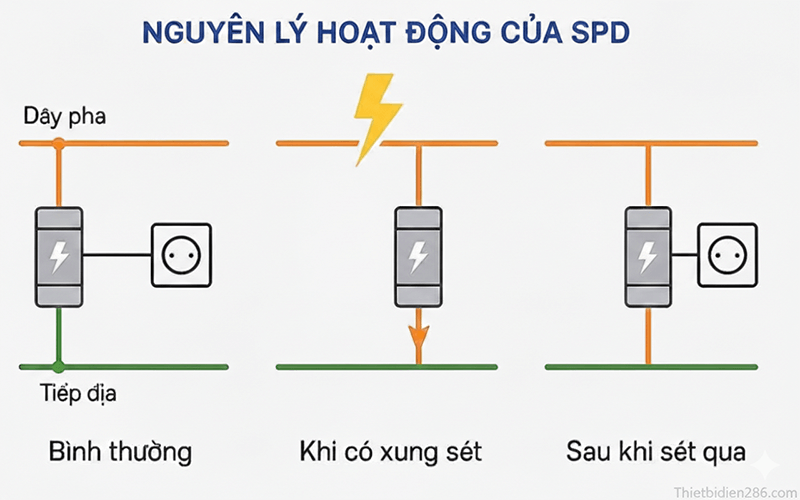

Nguyên lý hoạt động – SPD làm việc như thế nào?

Để hiểu SPD, bạn hãy nghĩ đến nó như một “van xả thông minh” trong hệ thống điện của bạn.

1. Trong điều kiện hoạt động bình thường: SPD giữ vai trò “người quan sát”. Nó có điện trở cực kỳ cao – gần như tuyệt đối cách điện. Điều này có nghĩa là nó không can thiệp, không ảnh hưởng gì đến dòng điện đang chạy qua hệ thống của bạn. Mọi thứ vẫn hoạt động trơn tru.
2. Khi xung sét xuất hiện (quá áp xảy ra): Đây là lúc SPD phát huy tác dụng! Trong vòng chưa đầy một nano giây – nhanh đến mức mắt người không thể nhận biết – điện trở của SPD giảm xuống cực thấp. Nó tạo ra một “đường cao tốc” có trở kháng thấp, dẫn toàn bộ dòng điện dư thừa và nguy hiểm xuống hệ thống tiếp địa (nối đất). Giống như mở một cánh cửa thoát hiểm khẩn cấp vậy.
3. Sau khi “cơn bão” đi qua: SPD lập tức quay về trạng thái ban đầu – điện trở cao trở lại, đóng cửa thoát hiểm, và để mạch điện tiếp tục hoạt động bình thường như chưa có gì xảy ra.

Quá trình này diễn ra tự động, siêu nhanh, và hoàn toàn không cần sự can thiệp của con người.

Phân loại SPD – Ba tầng bảo vệ cho ngôi nhà của bạn

Không phải tất cả SPD đều giống nhau. Tùy vào vị trí lắp đặt và khả năng “gánh” dòng điện, SPD được chia thành ba loại chính – mỗi loại có một nhiệm vụ riêng biệt:

Type 1 là “lính đánh thuê” đầu tiên – đối mặt trực tiếp với những đợt tấn công mạnh nhất. Type 2 là tầng phòng thủ thứ hai, xử lý những gì còn sót lại. Còn Type 3? Đó là lớp bảo vệ cuối cùng, tinh tế nhất, dành riêng cho những thiết bị đắt tiền và nhạy cảm nhất.

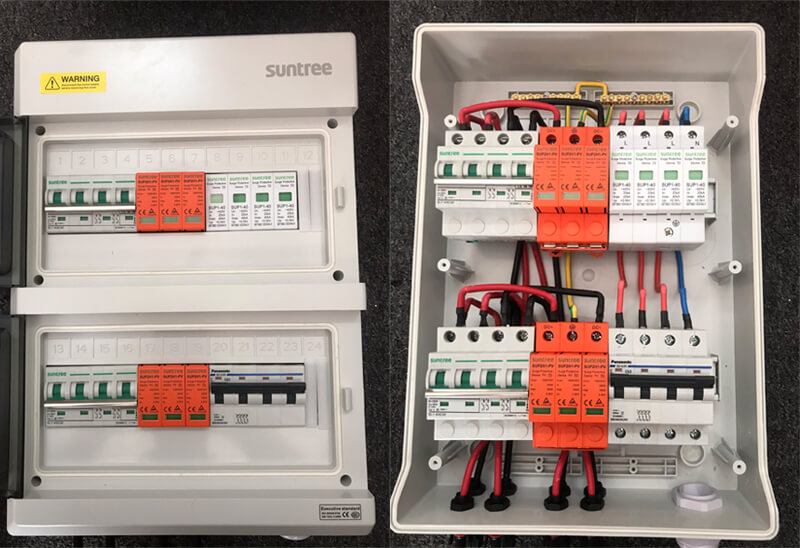

Tại sao cần lắp đặt SPD?

Nhiều người nghĩ rằng: “Nhà tôi có cột thu lôi rồi, còn cần gì nữa?”

Đó là một quan niệm sai lầm nguy hiểm.

Kim thu sét (hay cột thu lôi) chỉ làm một việc duy nhất: bảo vệ cấu trúc vật lý của tòa nhà khỏi sét đánh trực tiếp. Nó giống như một tấm khiên che chở cho mái nhà, tường nhà. Nhưng nó không thể bảo vệ những gì bên trong.

SPD lại hoạt động ở một tầng khác hoàn toàn. Nó bảo vệ các thiết bị điện tử bên trong ngôi nhà khỏi hiện tượng “sét lan truyền” – những xung điện áp nguy hiểm di chuyển qua đường dây điện, cáp tín hiệu, hoặc đường dây viễn thông.

Hãy nghĩ thế này: Kim thu sét bảo vệ “cái vỏ”. SPD bảo vệ “cái ruột”.

Nếu không có SPD, dù sét đánh cách xa nhà bạn vài kilomet, những thiết bị điện tử nhạy cảm như board mạch điều hòa, máy tính, camera an ninh, tivi, tủ lạnh thông minh vẫn có thể bị cháy nổ hoặc hư hỏng nặng. Tại sao? Vì xung điện lan truyền qua mạng lưới điện, không cần sét đánh trực tiếp vào nhà bạn.

Bạn có thể mất hàng chục triệu đồng chỉ sau một cơn dông. Đáng sợ phải không?

Các thông số kỹ thuật – Bí quyết chọn SPD đúng chuẩn

Khi chọn mua SPD, đừng chỉ nhìn vào giá. Hãy chú ý đến những thông số này – chúng quyết định hiệu quả bảo vệ:

Uc (Maximum Continuous Operating Voltage)

• Là gì? Điện áp hoạt động liên tục lớn nhất mà SPD có thể chịu đựng.
• Tại sao quan trọng? Nếu Uc quá thấp so với điện áp lưới của bạn, SPD sẽ nhanh chóng “kiệt sức” và hỏng.

Iimp (Impulse Current)

• Là gì? Khả năng chịu đựng dòng xung sét (đặc biệt quan trọng với Type 1).
• Ý nghĩa? Số này càng lớn, SPD càng “mạnh mẽ” khi đối mặt với những cú sét khủng khiếp.

In (Nominal Discharge Current)

• Là gì? Dòng xả định mức (thường áp dụng cho Type 2).
• Lưu ý gì? Đây là chỉ số cho biết SPD có thể xả bao nhiêu dòng điện dư thừa xuống đất mà vẫn hoạt động tốt.

Up (Voltage Protection Level)

• Là gì? Mức điện áp bảo vệ – điện áp tối đa mà SPD cho phép “đi qua” đến thiết bị của bạn.
• Nguyên tắc vàng: Up càng thấp, thiết bị đầu cuối càng an toàn.

Giải đáp thắc mắc – Những câu hỏi bạn cần biết

1. Lắp SPD ở đâu là tối ưu nhất?

Câu trả lời là: Phối hợp đa cấp.

• Type 1 lắp tại tủ điện tổng (MSB) – nơi nguồn điện từ lưới quốc gia đi vào nhà bạn.
• Type 2 lắp tại tủ điện phân phối (DB) – tủ điện các tầng, các khu vực.
• Type 3 lắp gần thiết bị đầu cuối – ngay cạnh TV, máy tính, máy chủ.

Cách bố trí này tạo ra ba lớp phòng thủ vững chắc. Nếu một lớp bị xuyên thủng, hai lớp còn lại vẫn đứng vững.

2. Không có hệ thống nối đất, có lắp được SPD không?

Câu trả lời ngắn gọn: KHÔNG.

SPD bắt buộc phải có hệ thống tiếp địa để thoát dòng. Nếu không có đất, SPD giống như một chiếc thuyền không có mặt nước – hoàn toàn vô dụng. Dòng điện dư thừa không có đường thoát, và thiết bị của bạn vẫn sẽ cháy.

Vì vậy, trước khi lắp SPD, hãy đảm bảo nhà bạn có hệ thống tiếp địa đạt chuẩn (điện trở đất < 10Ω là lý tưởng).

3. Làm sao biết SPD còn hoạt động hay đã hỏng?

Hầu hết SPD hiện đại đều có cửa sổ chỉ thị trạng thái – một ô nhỏ màu sắc ngay trên thân thiết bị:

• Màu xanh (hoặc trắng): SPD đang hoạt động tốt.
• Màu đỏ: SPD đã hỏng, cần thay thế ngay lập tức.

Một số loại SPD cao cấp còn có hệ thống cảnh báo từ xa, gửi tín hiệu đến hệ thống giám sát khi có sự cố.

Lời khuyên: Hãy kiểm tra cửa sổ chỉ thị ít nhất 3-6 tháng một lần, đặc biệt sau mùa mưa bão.

4. Chi phí lắp đặt SPD là bao nhiêu?

Chi phí phụ thuộc vào quy mô và loại hình công trình:

Cho hộ gia đình (dân dụng):

• SPD Type 2 cơ bản: 500.000 – 1.500.000 VNĐ
• SPD Type 2 chất lượng cao: 1.500.000 – 3.000.000 VNĐ
• Chi phí lắp đặt: 300.000 – 800.000 VNĐ

Cho nhà xưởng, công trình công nghiệp:

• SPD Type 1 + Type 2 phối hợp: 5.000.000 – 20.000.000 VNĐ
• Hệ thống SPD toàn diện: 20.000.000 – 100.000.000 VNĐ (tùy quy mô)

Đừng chỉ nhìn vào giá. Hãy cân nhắc giá trị thiết bị bạn đang bảo vệ. Một chiếc điều hòa inverter đã hơn 10 triệu, một máy tính văn phòng khoảng 15 triệu, chưa kể dữ liệu quan trọng bên trong. So với những con số đó, đầu tư vào SPD là hoàn toàn xứng đáng.

Hướng dẫn chọn mua

Bước 1: Xác định số pha

• Nhà dân dụng: Thường dùng điện 1 pha (220V) → Chọn SPD 1 pha.
• Nhà xưởng, biệt thự lớn: Dùng điện 3 pha (380V) → Chọn SPD 3 pha.

Bước 2: Tính toán tiết diện dây dẫn

SPD cần dây dẫn đủ lớn để thoát dòng sét:

• Type 1: Dây đồng tối thiểu 16mm²
• Type 2: Dây đồng tối thiểu 6mm²
• Type 3: Dây đồng tối thiểu 2.5mm²

Bước 3: Lưu ý khoảng cách lắp đặt

Nguyên tắc “dây ngắn nhất có thể”:

• Từ SPD đến thanh cái (busbar): < 0.5m
• Từ SPD đến hệ thống nối đất: < 1m

Khoảng cách càng ngắn, hiệu quả bảo vệ càng cao.

Bước 4: Chọn thương hiệu uy tín

Một số thương hiệu SPD đáng tin cậy:

• Quốc tế: Schneider Electric, ABB, Siemens, Phoenix Contact, Dehn
• Trong nước: Các nhà phân phối chính hãng có giấy chứng nhận C/O

Cảnh báo: Tuyệt đối tránh SPD hàng giả, hàng nhái. Chúng không những không bảo vệ được thiết bị, còn có thể gây cháy nổ.

Kết luận

Trong thời đại mà mọi gia đình đều sở hữu hàng chục thiết bị điện tử đắt tiền – từ tivi thông minh, tủ lạnh inverter, điều hòa tiết kiệm điện, đến máy tính, camera an ninh, hệ thống nhà thông minh – SPD không còn là lựa chọn mà là điều tất yếu.

Thiết bị chống sét lan truyền SPD đóng vai trò then chốt trong hệ thống an toàn điện hiện đại. Nó là người hùng thầm lặng, luôn túc trực 24/7, sẵn sàng hy sinh bản thân để bảo vệ những thiết bị quý giá của bạn khỏi những đợt tấn công bất ngờ từ thiên nhiên.

Hãy nhớ: Kim thu sét bảo vệ ngôi nhà. SPD bảo vệ cuộc sống số của bạn.

Đầu tư vào SPD hôm nay là bảo vệ tài sản ngày mai. Đừng để một cơn dông làm tan biến công sức và tiền bạc bạn đã bỏ ra cho những thiết bị hiện đại. Hãy hành động ngay – trước khi quá muộn.
