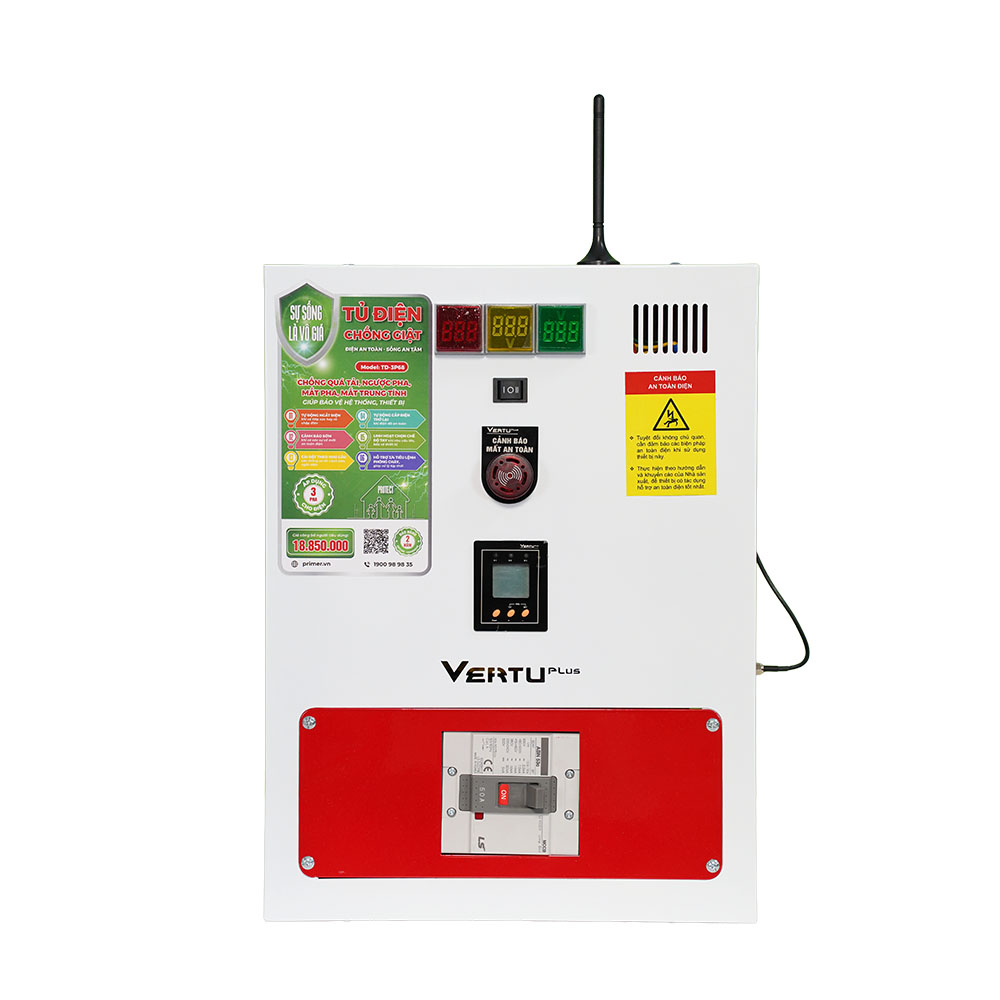

Tủ điện chống giật 3 pha TD3P68

Tủ điện chống giật TD-3P68 là thiết bị bảo vệ an toàn điện hiện đại do Primer hợp tác sản xuất và phát triển, áp dụng cho điện 3 pha công suất lớn. Sản phẩm được thiết kế nhằm đảm bảo an toàn cho hệ thống điện công nghiệp, nhà xưởng, tòa nhà, công trình, giúp tự động ngắt điện khi xảy ra rò rỉ, chạm điện, quá tải hoặc mất pha, từ đó ngăn ngừa nguy cơ cháy nổ, hư hại thiết bị và bảo vệ tính mạng con người.

TD-3P68 không chỉ dừng lại ở khả năng chống giật, mà còn kết hợp 3 trên 4 tiêu lệnh phòng cháy, tự động ngắt điện – cảnh báo sớm – cấp điện trở lại khi an toàn, góp phần xây dựng môi trường sử dụng điện thông minh, an toàn và bền vững.

Đây là sản phẩm được phát triển dựa trên sáng chế của ông Đỗ Văn Sinh (Giám đốc QS Việt Nam) – tác giả công trình “Phương pháp tạo thiết bị chống giật và cảnh báo mất an toàn điện theo nguyên lý”, được Cục Sở hữu trí tuệ – Bộ Khoa học và Công nghệ cấp Quyết định số 92448/QĐ-SHTT ngày 31/07/2024.

Tính năng nổi bật

Chống quá tải, ngược pha, mất pha, mất trung tính. Giúp bảo vệ hệ thống, thiết bị.

• Tự động ngắt điện khi có tiếp xúc hay rò chạm điện
• Tự động cấp điện trở lại khi điện đã an toàn
• Cảnh báo sớm khi các sự cố mất an toàn điện
• Linh hoạt chọn chế độ tự tay như nhu cầu lớn, bảo vệ thiết bị
• Cài đặt theo nhu cầu các thông số để cảnh báo, ngắt điện
• Hỗ trợ 3/4 tiêu lệnh phòng cháy, giúp xử lý kịp thời

Ứng dụng thực tế

• Nhà xưởng, kho hàng, xí nghiệp sản xuất.
• Tòa nhà, trung tâm thương mại, công trình điện 3 pha công suất lớn.
• Hệ thống điện điều hòa, chiếu sáng, thang máy, máy nén khí, thiết bị công nghiệp.
• Khu vực có độ ẩm cao, nguy cơ rò điện như trạm bơm, công trình ngoài trời.

Tủ điện chống giật TD-3P68 là giải pháp an toàn điện toàn diện, giúp doanh nghiệp vận hành hệ thống ổn định, đáp ứng tiêu chuẩn an toàn PCCC hiện hành và bảo vệ tài sản hiệu quả.

Hướng dẫn cài đặt

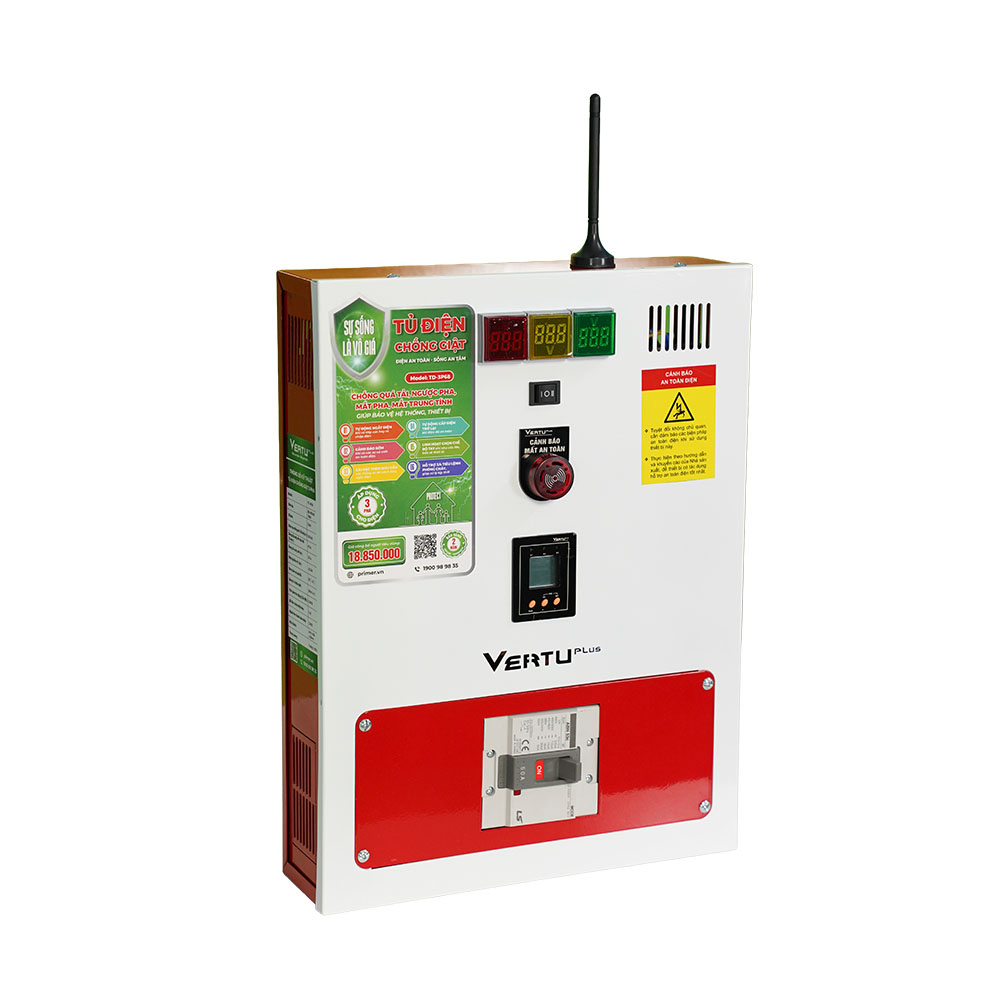

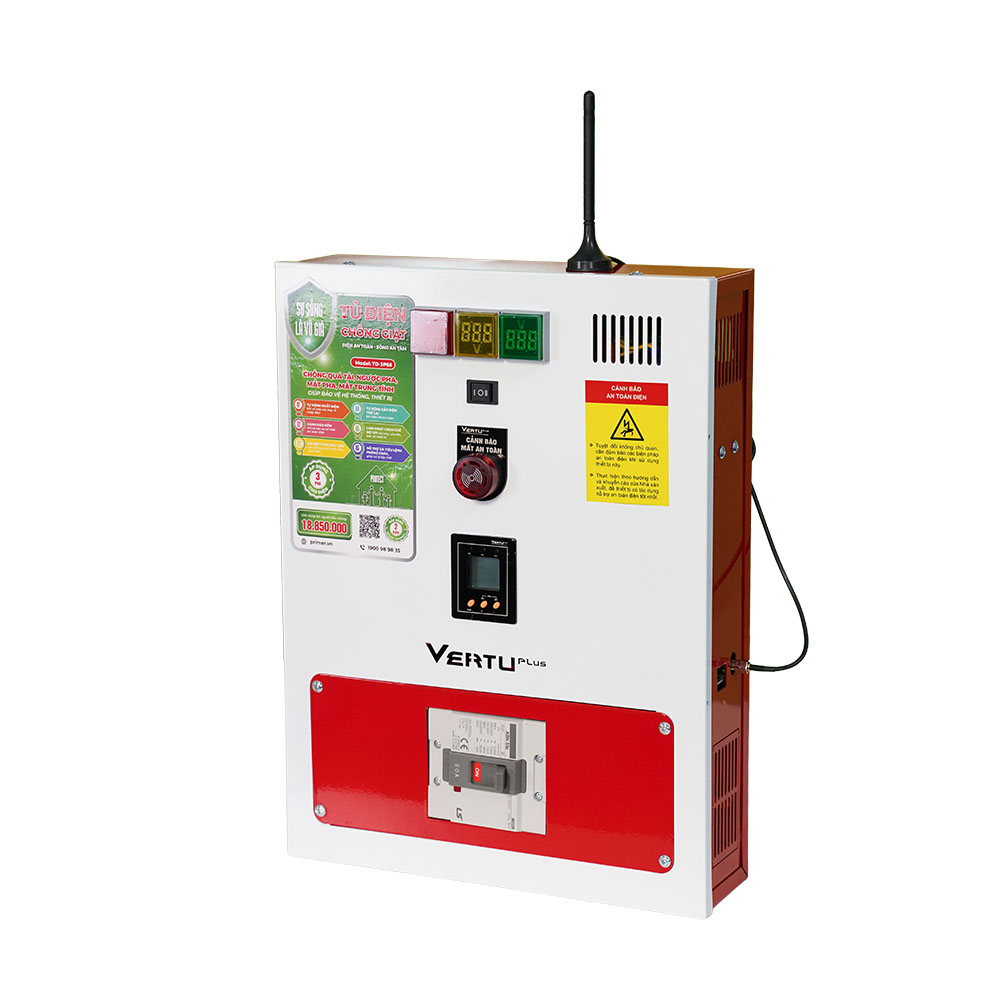

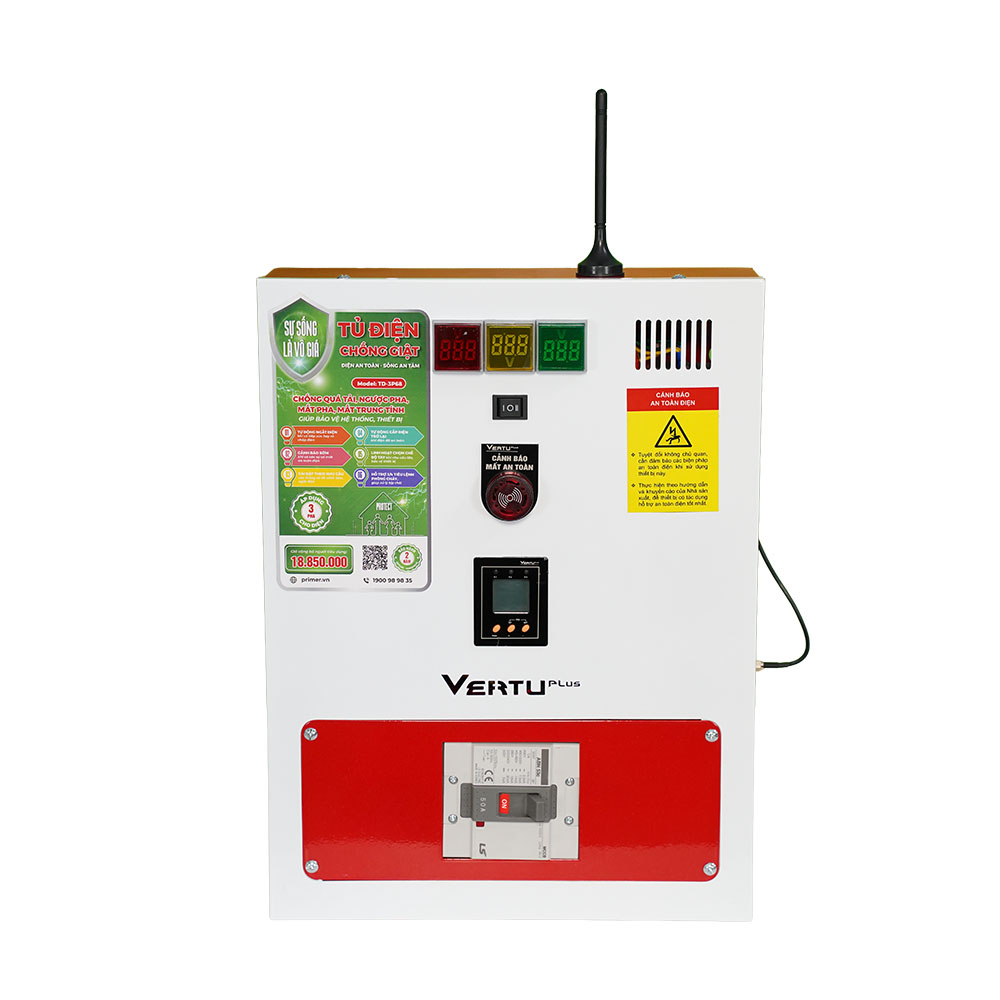

1. Cấu tạo bên ngoài

• Đồng hồ báo vốn (Có hình ảnh 3 màn hình LED 3 chữ số màu đỏ)
• Chuyển chế độ
  • I: Chế độ tự động
  • O: Tắt
  • II: Trực tiếp
  • (Có hình ảnh công tắc gạt 3 vị trí)
• Cảnh báo mất an toàn điện (Có hình ảnh còi/đèn cảnh báo)
• Hiển thị dòng rò (Có hình ảnh màn hình hiển thị số màu đen)
• Aptomat tổng (Có hình ảnh Aptomat)

2. Cách cài đặt các thông số

Xem chi tiết hướng dẫn cài đặt các thông số TẠI ĐÂY

3. Cách cài đặt cảnh báo từ xa qua điện thoại

Bước 1. Đăng ký số điện thoại, soạn tin: “DK.0000” (viết liền không dấu) gửi đến số điện thoại lắp trong tủ điện.

Bước 2. Hủy số: soạn tin “KPCD” gửi đến số điện thoại lắp trong tủ điện.

Hướng dẫn lắp đặt

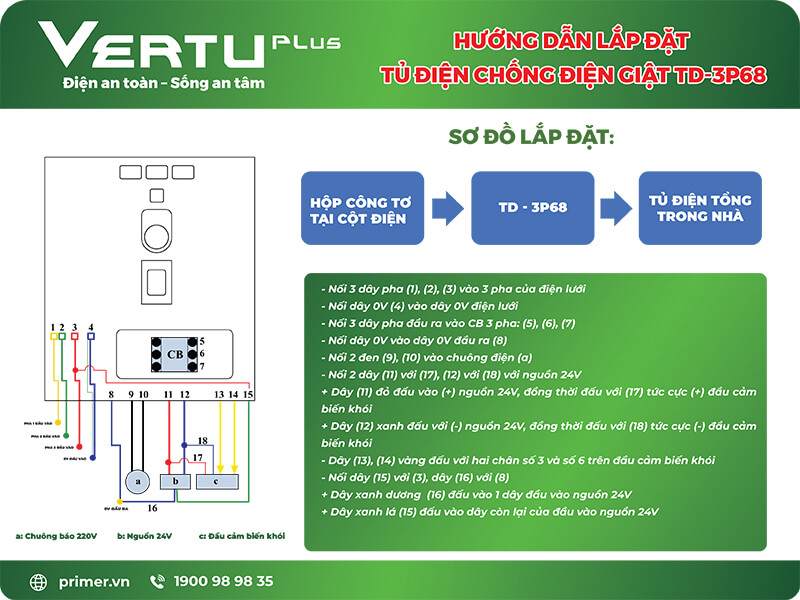

1. Sơ đồ lắp đặt

[HỘP CÔNG TƠ TẠI CỘT ĐIỆN] >>> [TD – 3P68] >>> [TỦ ĐIỆN TỔNG TRONG NHÀ]

2. Hướng dẫn đấu dây

• Nối 3 dây pha (1), (2), (3) vào 3 pha của điện lưới
• Nối dây 0V (4) vào 0V điện lưới
• Nối 3 dây pha đầu ra vào CB 3 pha: (5), (6), (7)
• Nối dây 0V vào dây 0V đầu ra (8)
• Nối 2 đen (9), (10) vào chuông điện (a)
• Nối 2 dây (11) với (17), (12) với (18) vào nguồn 24V
  • Dây (11) đấu đầu vào (+) nguồn 24V, đồng thời đấu với (17) cực tức (+) đấu cảm biến khói
  • Dây (12) xanh đấu với (-) nguồn 24V, đồng thời đấu với (18) cực tức (-) đấu cảm biến khói
• Dây (13), (14) vàng đấu vào hai chân số 3 và số 6 trên đầu cảm biến khói
• Nối dây (15) với (3), dây (16) với (8)
  • Dây xanh dương (16) đấu vào 1 dây đầu vào nguồn 24V
  • Dây xanh lá (15) đấu vào dây còn lại của đầu vào nguồn 24V

Cảnh báo an toàn điện

• Luôn ngắt nguồn điện trước khi kiểm tra hoặc bảo trì thiết bị.
• Không tự ý đấu nối hoặc thay đổi cấu trúc tủ điện khi chưa có chuyên môn.
• Lắp đặt bởi kỹ thuật viên điện công nghiệp được đào tạo.
• Sử dụng đúng điện áp, dòng tải quy định để thiết bị đạt hiệu quả bảo vệ cao nhất.
• Đọc kỹ hướng dẫn sử dụng và khuyến cáo của Nhà sản xuất trước khi vận hành.
